يشهد قطاع أنظمة الإطفاء الثابتة في دول مجلس التعاون الخليجي نموًا متسارعًا، مدفوعًا بمتطلبات هيئة الدفاع المدني المتجددة، وزيادة الوعي بسلامة المنشآت الصناعية والتجارية. وتشير التقديرات إلى أن السوق الإقليمي قد تجاوز 1.2 مليار دولار أمريكي في عام 2023، مع توقعات بنمو سنوي يتراوح بين 6٪ و8٪ حتى عام 2030، خصوصًا في مشاريع البنية التحتية الحيوية مثل المطارات، ومراكز البيانات، والمنشآت البترولية.
تُشكل أنظمة الإطفاء بالعوامل النظيفة مثل FM-200 وNovec 1230 ما يقارب 30% من الأنظمة المركبة، نظرًا لفعاليتها في حماية المعدات الحساسة دون ترك بقايا، وتوافقها مع متطلبات الدفاع المدني في الإمارات والمملكة العربية السعودية. وتُستخدم على نطاق واسع في غرف التحكم، ومراكز البيانات، والمرافق الطبية.
أما أنظمة البودرة الجافة فتُشكل حوالي 20%، وتُستخدم عادة في البيئات عالية الخطورة مثل المطابخ الصناعية، وورش صيانة المركبات، ومناطق التخزين القابلة للاشتعال، حيث تُعد الكثافة وسرعة التفاعل عوامل حاسمة في الأداء الفعّال.
ورغم أن معظم التركيز عادةً يكون على نوع مادة الإطفاء أو وسائل الكشف، فإن صمام التحكم في نظام الإطفاء يُعتبر المكون الميكانيكي الحاسم في أداء النظام بأكمله، إذ يتحكم في تدفق المياه، وتنظيم ضغط وكمية العامل، وضمان التفعيل الدقيق عند الحاجة.
ومن المهم الإشارة إلى أن متطلبات الصمام تختلف باختلاف النظام؛ فـ صمامات بوابية المصممة للعمل في نظام ثاني أكسيد الكربون عالي الضغط قد لا يكون مناسبًا للاستخدام في أنظمة تعتمد على النيتروجين أو العوامل النظيفة، نظرًا لاختلاف مواصفات الضغط والتفعيل وتوافق المواد المستخدمة. كما أن شروط التركيب ودرجة الحرارة المحيطة تؤثر على اختيار التصميم المناسب للصمام.
إن استخدام صمام غير مناسب قد يؤدي إلى تأخر في التفريغ أو فشل كامل في النظام، مما يشكل تهديدًا حقيقيًا على سلامة الأرواح والممتلكات، خاصة في المنشآت ذات الخطورة العالية. لذلك، من الضروري الرجوع إلى اشتراطات الدفاع المدني المحلية مثل كود الإمارات للحماية من الحرائق (UAE Fire and Life Safety Code of Practice) أو كود البناء السعودي SBC 501 لضمان التوافق الفني والاعتماد التشغيلي.
الأنواع الشائعة لصمامات التحكم في أنظمة الإطفاء
تُعد صمامات التحكم العنصر الميكانيكي الحاسم في أنظمة الإطفاء، حيث تُشكّل الواجهة بين خزانات مواد الإطفاء وعمليات التفريغ. وفي أنظمة الإطفاء بالغازات أو البودرة الجافة، يجب على الصمام الاستجابة بدقة وسرعة لإشارات التحكم، وتنظيم الضغط، وضمان تفريغ كامل خلال ثوانٍ معدودة، مع الحفاظ على موثوقية التشغيل ضمن حدود الأمان العالية.
صمامات مستخدمة في الأنظمة الغازية وأنظمة البودرة الجافة:
صمامات تعمل بالكهرومغناطيسية (Solenoid-actuated valves):
تُستخدم بكثرة في أنظمة FM-200، Novec 1230، وأنظمة الغازات الخاملة مثل IG-55. تُتيح هذه الصمامات تفريغًا سريعًا ودقيقًا بمجرد استقبال إشارة من لوحة التحكم. وتدعم التفريغ المتزامن في أنظمة متعددة المناطق، مما يجعلها مثالية لحماية غرف السيرفرات أو غرف المحولات الكهربائية. تتوافق مع أنظمة معتمدة وفق UL 2166 وISO 14520.صمامات تعمل بالهواء المضغوط (Pneumatically actuated valves):
تُستخدم عادةً في أنظمة CO₂ والأنظمة الهجينة، حيث تُفتح هذه الصمامات نتيجة ضغط غاز تجريبي قادم من أسطوانة رئيسية أو خط تشغيل. تُعد مناسبة في حالة وجود مناطق لا يتوفر فيها مصدر كهرباء مستقر، مثل محطات النفط والغاز أو غرف المولدات.
ملاحظة تنفيذية: يجب التأكد من توفير صمام تحكم رئيسي بالغاز التجريبي متوافق مع متطلبات NFPA 12.صمامات تفريغ تعمل بالضغط (Pressure-operated discharge valves):
مناسبة للأنظمة المعيارية ذات الأسطوانات المستقلة، حيث تُفتح عند تشغيل دبوس الثقب الداخلي، مستفيدة من ضغط المادة نفسها داخل الأسطوانة.
توصية تصميمية: يُفضل استخدامها في المساحات الصغيرة ذات مناطق الحماية المحددة مثل الخزائن الكهربائية أو غرف UPS.صمامات تحديد المنطقة (Selector valves):
تُستخدم في أنظمة متعددة المناطق، حيث تقوم بتحويل تدفق مادة الإطفاء تلقائيًا إلى المنطقة المصابة بعد فتح صمام التفريغ الرئيسي. تسهم في الحفاظ على كمية المادة وتفادي الإهدار.
مواقع مثالية: مراكز البيانات متعددة الغرف أو مستودعات الأرشيف الحكومية.صمامات عدم الرجوع وصمامات تأخير التفريغ (Check valves & discharge delay valves):
مطلوبة غالبًا في أنظمة CO₂، حيث تمنع التدفق العكسي وتسمح بتأخير زمني قبل التفريغ وفق NFPA 12، ما يتيح إنذار الإخلاء للموظفين قبل إطلاق المادة.
توصية تشغيلية: يجب ضبط توقيت التأخير وفق متطلبات الدفاع المدني المحلي، حيث يُشترط 30 ثانية في حالة وجود أفراد في الموقع.
صمامات مستخدمة في أنظمة الإطفاء بالمياه
رغم أن تركيز هذه المقالة على الأنظمة الغازية، إلا أن من الضروري التطرق إلى دور صمامات بوابية وصمامات نوع OS&Y أو Butterfly وصمامات الفيضان (Deluge Valves) في نظام المرشات المائية، والتي تؤدي وظائف العزل، والتفريغ الكامل، وتتحكم في تدفق المياه يدويًا.
صمامات بوابية (Gate Valves): تُستخدم في العزل الكامل لخط المياه وتُعتبر من أهم مكونات نظام المرشات المائية.
صمامات نوع OS&Y أو Butterfly: تُوفر رؤية بصرية لوضع الصمام (مفتوح أو مغلق) وتُعد مطلوبة في معظم مشاريع NFPA 13.
يتم وضعها في مواقع مرئية قرب مضخات الحريق أو عند مداخل الأبنية لضمان مراقبة الحالة التشغيلية.صمام اختبار وتصريف (Test and Drain Valve): يُستخدم لاختبار التدفق في نهاية خطوط المرشات والتفريغ الدوري، خصوصًا في المناطق منخفضة الاستخدام.
الصمامات الذكية في أنظمة الإطفاء المتقدمة
أصبحت صمامات التحكم الإلكترونية الذكية توجّهًا حديثًا في المنشآت عالية الحساسية. تُقدم شركات مثل Siemens، Rotarex، وTyco صمامات مزودة بمستشعرات ضغط رقمية، ومؤشرات وضع المشغّل، وأنظمة اختبار ذاتي قابلة للبرمجة. يمكن لهذه الصمامات الاتصال المباشر مع لوحات إنذار الحريق وفق معيار UL 864 لتوفير مراقبة وتشخيصات في الوقت الفعلي.
ميزة تشغيلية: في غرف العمليات النظيفة أو المنشآت المصرفية الحساسة، تُمكّن هذه الصمامات من تقليل عمليات الصيانة التقليدية، ودعم جداول صيانة تنبؤية.
تحذير تقني: قد تتطلب هذه الأنظمة مصادر طاقة غير منقطعة (UPS) لتفادي فقدان الاتصال في حالة انقطاع الكهرباء، ويجب تحديد ذلك في مخططات المشروع.
توصية نهائية: قبل اختيار أي نوع من الصمامات، يُوصى بمراجعة كود الحماية من الحرائق الصادر عن الدفاع المدني في الدولة المعنية (مثل كود الإمارات 2018 أو SBC السعودي)، والتأكد من اعتماد المورد ومطابقة مكونات النظام لمتطلبات الاعتماد المحلي.

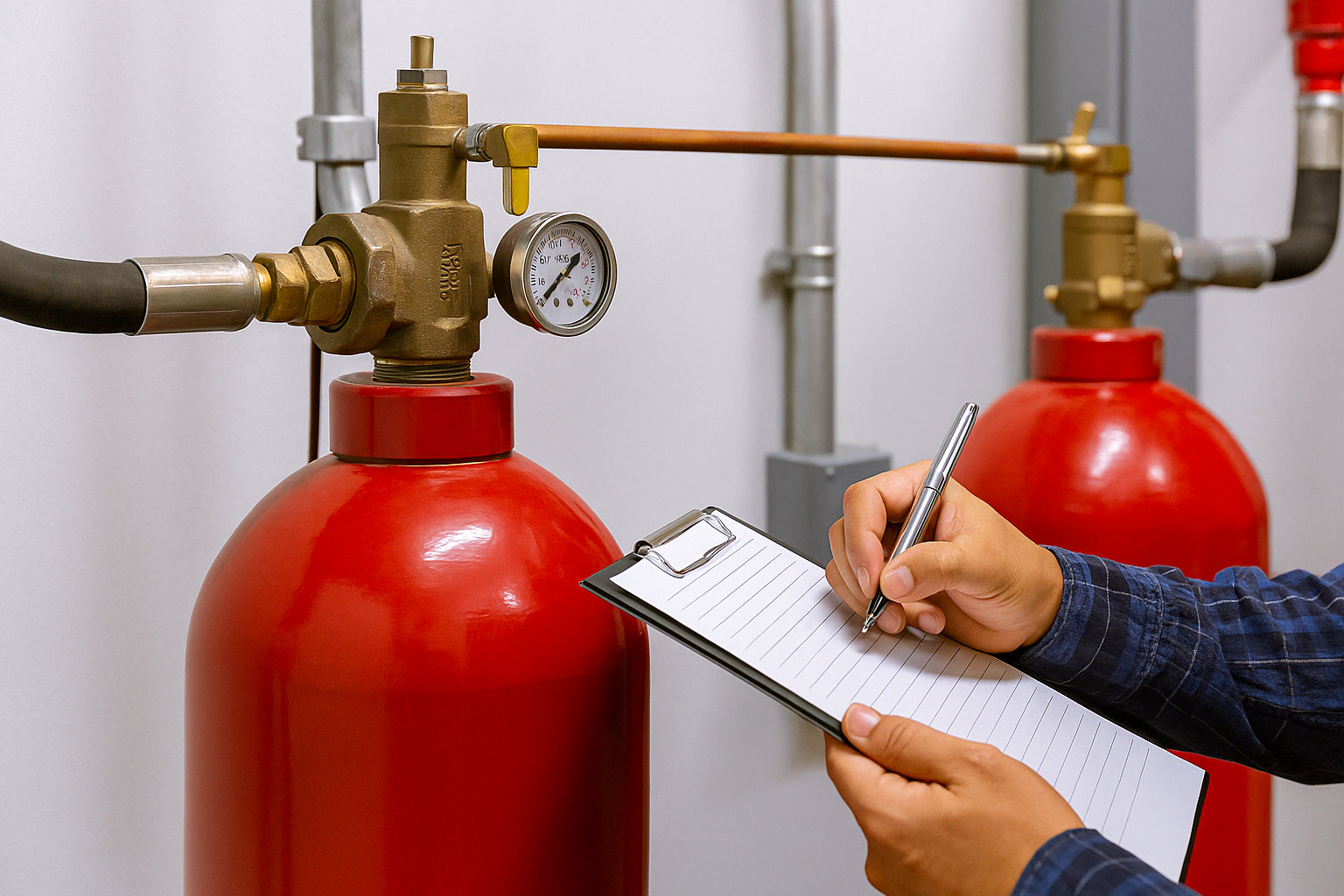

التوافق والتمييز الوظيفي لصمامات أنظمة إخماد الحرائق
تصميم صمامات أنظمة إخماد الحرائق يتطلب توافقًا دقيقًا مع نوع مادة الإطفاء، وضغط التشغيل، وآلية التفريغ، وتوزيع المناطق. عدم مطابقة الصمام لطبيعة النظام قد يؤدي إلى تسرب غير مقصود، أو تأخير في التفعيل، أو عطل ميكانيكي يمنع فتح الأسطوانة. هذه النتائج قد تُسبب فشلًا كاملًا في الحماية، خاصة في المنشآت الحيوية مثل غرف التحكم أو المرافق الصناعية.
أنظمة إخماد حريق غاز خامل CO₂ عالية الضغط التي تعمل بضغط يتراوح بين 20 و30 ميجا باسكال تحتاج إلى صمامات مصممة لتحمل التمدد الحراري وارتداد الضغط. صمامات الأسطوانات يجب أن تحتوي على مكونات داخلية مقاومة للضغط، وتضمن حدًا مضبوطًا لتحرير الضغط وفق معايير الأمان. وفق كود البناء السعودي SBC 501 وكود الدفاع المدني الإماراتي، يُشترط وجود أجهزة تنفيس حراري تلقائي في صمامات هذا النوع من الأنظمة.
أنظمة تعتمد على عوامل نظيفة مثل FM-200 (HFC-227ea) أو IG541 نظام إخماد) المكوّن من 52% نيتروجين، 40% أرجون، و8% ثاني أكسيد الكربون تُصنَّف كأنظمة صديقة للبيئة وتعمل بضغط منخفض نسبيًا. يتطلب هذا النوع من الأنظمة دقة عالية في توزيع الغاز، ويستدعي استخدام صمامات التحديد، وصمامات عدم الرجوع، ووحدات تأخير التفريغ لتوجيه العامل بشكل سليم نحو المناطق المستهدفة.
غرف الكمبيوتر، وغرف الاتصالات، وغرف المعدات الإلكترونية التي تحتوي على أجهزة غير موصلة للكهرباء تُعتبر من أبرز التطبيقات المناسبة لنظام IG541 نظام إخماد. في إمارة دبي، تشترط بلدية دبي استخدام وحدات تأخير زمني تصل إلى 30 ثانية لإصدار الإنذارات الصوتية قبل التفريغ الكامل، لضمان إخلاء الأشخاص طبقًا لمتطلبات السلامة المدنية.
أنظمة الصمامات المتقدمة يجب أن تدمج وظائف متعددة تشمل: إطلاق مادة الإطفاء، عزل مناطق التغطية، وتغذية راجعة إلكترونية إلى وحدة التحكم المركزية. الامتثال لمعايير NFPA 2001 وNFPA 12 يتطلب تصميمًا متكاملًا مبنيًا على الوظيفة لا التسمية التجارية، حيث تختلف مصطلحات الشركات المصنعة رغم التشابه في الغرض التشغيلي.
الهدف الرئيسي من اختيار صمامات أنظمة إخماد الحرائق هو ضمان تفريغ العامل بدقة، دون تأخير أو تسرب، وتوجيهه إلى كل منطقة وفق تصميم التغطية، بما يحقق أداءً فعالًا ومتوافقًا مع متطلبات الدفاع المدني في منطقة الخليج.
المعايير المعتمدة لصمامات التحكم في أنظمة إخماد الحرائق
تخضع صمامات أنظمة إخماد الحرائق إلى معايير دولية صارمة تهدف إلى ضمان الأداء الموثوق في حالات الطوارئ الفعلية، وليس فقط ضمن بيئة اختبار. هذه المعايير لا تكتفي بتحديد الحدود الميكانيكية، بل تشمل سلوك التشغيل، مطابقة ضغط التشغيل، احتواء مادة الإطفاء، والتنسيق بين المناطق المتعددة في النظام.
من بين أبرز المعايير المعتمدة عالميًا والتي يتم الاستناد إليها في مشاريع دول مجلس التعاون الخليجي:
NFPA 12 (أنظمة ثاني أكسيد الكربون):
يحدد هذا المعيار متطلبات الأداء لأنظمة CO₂ بما في ذلك إنذارات ما قبل التفريغ، وحدات تأخير التفعيل، ومنافذ تخفيف الضغط. بالنسبة للصمامات، يتطلب الأمر تحقيق مطابقة صارمة لتصنيفات الضغط، توقيت التفريغ من الأسطوانة، سرعة فتح منافذ التهوية، وآلية تشغيل مقاومة للفشل تمنع حدوث تركز مفرط للغاز في المناطق المأهولة. في كود الدفاع المدني السعودي SBC 501، يُشترط تجهيز النظام بصمامات تحتوي على صمام تنفيس حراري تلقائي.NFPA 2001 (أنظمة العوامل النظيفة مثل FM-200 وNovec 1230):
ينص هذا المعيار على متطلبات الأمان، توافق المواد، ومنطق التشغيل للعوامل النظيفة. يتعين على الصمامات أن تدعم التدفق الاتجاهي في أنظمة متعددة المناطق، وتوفر ترابطًا منطقيًا بين إشارات التحكم، وضمان فعالية صمامات عدم الرجوع لاحتواء العامل داخل الحيز المطلوب فقط. تُعتمد هذه المعايير في مشاريع البنية التحتية الرقمية والمصرفية في الإمارات العربية المتحدة.UL 2166 / UL 2127:
يختص UL 2166 بمكونات أنظمة العوامل النظيفة، بينما يغطي UL 2127 مكونات أنظمة CO₂ عالية الضغط. تشمل اختبارات الامتثال مقاومة الصدمة الحرارية، تحمل الاهتزازات الميكانيكية، وثبات الأداء تحت دورات ضغط متعددة. تمثل هذه المعايير أحد متطلبات الاعتماد الأساسي لدى الدفاع المدني في أبوظبي والرياض.FM Approvals:
تخضع الصمامات المعتمدة من FM لاختبارات إضافية تشمل مقاومة التآكل، الاستجابة في بيئات صناعية قاسية، وتحمل ظروف العمل القصوى. في مشاريع المطارات والمناطق العسكرية داخل سلطنة عمان، يُشترط اعتماد FM بشكل صريح لصمامات التحديد لضمان الامتثال لمعايير المنطقة الحرجة.
تسهم شهادات الاعتماد من جهات مثل UL وFM في تسهيل القبول الفني من قبل الجهات ذات السلطة المختصة (AHJ)، كما تؤثر مباشرة في قرارات التأمين والاعتماد التشغيلي. غياب شهادة الاعتماد قد يؤدي إلى رفض التفتيش من الدفاع المدني، تأخير تصاريح الإشغال، أو زيادة المسؤولية القانونية في حال وقوع حوادث ناتجة عن فشل النظام.
اختيار صمام تشغيل، أو صمام تحديد، أو أي مكوّن في نظام إخماد حرائق، يتطلب التحقق من استيفاء معايير الاعتماد، ليس كمتطلب شكلي، بل كآلية أساسية لضمان السلامة الفنية. الاعتماد يضمن أن الصمام يعمل ضمن النطاق الهندسي المصمم، ويتوافق مع الكود المعتمد، ويؤدي وظيفته عند الحاجة الحقيقية بأعلى كفاءة ممكنة.
الصمام المستخدم في نظام إخماد الحرائق ليس مجرد مكوّن ثانوي، بل هو عنصر حاسم يحدد أداء النظام تحت الضغط الفعلي. اختيار نوع صمام غير مناسب، تجاهل تصنيفات الضغط، أو استخدام مكونات غير معتمدة، قد يؤدي إلى فشل في اختبارات الدفاع المدني أو تعطل النظام في اللحظة الحرجة.
لتجنّب هذه المخاطر المكلفة، تقدم شركة Flarenix دعمًا هندسيًا متخصصًا في اختيار الصمامات، وتوافقها مع المعايير الدولية، ودمجها داخل أنظمة الحماية لضمان الامتثال الفني والتنظيمي الكامل.
يمكن التواصل مع أحد المتخصصين في Flarenix من خلال نموذج الاتصال المباشر للحصول على استشارة تقنية دقيقة تضمن سلامة النظام قبل أن يتحول أي تفصيل صغير إلى فشل شامل في البنية الهندسية.
